微纳制造新纪元：金属有机材料引领芯片刻蚀技术变革

技术突破的背景与意义

在当代科技发展中，微芯片已成为推动数字革命的核心引擎。随着物联网、人工智能和5G通信技术的快速普及，对芯片集成度和性能的要求呈现指数级增长。传统硅基芯片的制造工艺逐渐逼近物理极限，晶体管尺寸的微缩面临量子隧穿效应和热管理等多重挑战。这一背景促使全球科研机构和企业加速探索新一代芯片制造技术，其中光刻工艺的革新尤为关键。

极紫外光刻技术作为当前最先进的芯片制造技术，已实现7纳米及以下工艺节点的量产。然而，当工艺节点向3纳米乃至更小尺寸推进时，传统光刻技术面临分辨率限制和成本激增的困境。根据国际器件与系统路线图预测，到2028年，芯片制造需要实现1纳米以下的特征尺寸，这迫切需要开发新型光刻材料和工艺。金属有机材料作为抗蚀剂的应用，正是在这一技术瓶颈期应运而生的突破性解决方案。

金属有机抗蚀剂的技术原理

金属有机框架材料由金属离子或簇与有机配体通过配位键自组装形成，具有可调控的孔道结构和功能基团。在新型芯片刻蚀工艺中，研究人员利用这类材料对超越极紫外辐射的特异性响应实现纳米级图案化。当B-EUV光子照射到金属有机抗蚀剂时，材料中的金属中心会发生电子跃迁，引发配体场变化和电荷转移，从而改变材料在显影液中的溶解度。

与传统有机抗蚀剂相比，金属有机材料具有更高的辐射敏感性和对比度。实验表明，锌基MOF材料在13.5纳米波长下的吸收截面是传统CAR抗蚀剂的3-5倍，这意味着只需更低的曝光剂量就能实现相同程度的材料改性。此外，金属有机材料的结构多样性使其能够通过调整金属中心和有机配体的组合，精确调控材料的光学性质和反应机理，满足不同工艺节点的需求。

研究团队通过同步辐射X射线吸收精细结构谱和飞行时间二次离子质谱等分析手段，揭示了曝光过程中金属中心的价态变化和配体解离过程。这些基础研究为材料性能优化提供了理论指导，使研究人员能够理性设计具有更高灵敏度和分辨率的抗蚀剂材料。

材料体系的设计与优化策略

金属有机抗蚀剂的设计核心在于平衡灵敏度、分辨率和线边缘粗糙度三大关键参数。目前的研究表明，锌、锡和铟等金属配合物在B-EUV波段具有优异的吸收性能，而锆和铪基金属有机框架则展现出更高的热稳定性和机械强度。通过系统筛选，研究人员已建立起包含数十种金属中心和数百种有机配体的材料库，为特定应用场景提供定制化解决方案。

在分子结构优化方面，研究人员采用了一系列创新策略。例如，通过引入氟原子取代的配体，增强了材料在显影液中的溶解度对比度；通过设计混合金属簇，实现了电子能级的精确调控；通过构建分层孔道结构，提高了显影剂的渗透效率。这些结构改性使金属有机抗蚀剂在实验室环境中已实现12纳米线宽的分辨能力，接近当前工业生产的极限水平。

值得注意的是，材料的热性能和机械性能同样至关重要。在芯片制造过程中，抗蚀剂需要耐受等离子体刻蚀和化学清洗等后续工艺。研究表明，引入刚性芳香配体和形成高交联密度网络可显著提升材料的机械强度和化学稳定性，使其满足工业化生产的要求。

工艺集成与产业化路径

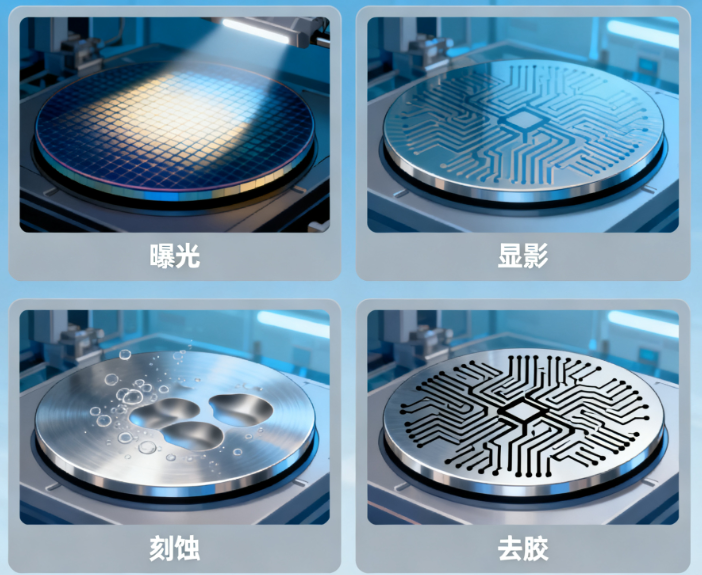

将金属有机抗蚀剂从实验室推向生产线需要解决工艺兼容性和成本效益等实际问题。研究团队开发了旋转涂覆-热退火的成膜工艺，实现了大面积均匀的薄膜制备，膜厚控制精度达±1.5纳米。在曝光后烘烤和显影工艺中，通过优化温度曲线和显影剂组成，有效控制了图案的临界尺寸均匀性和缺陷密度。

与现有设备平台的兼容性是技术落地的重要考量。幸运的是，金属有机抗蚀剂可直接应用于现有的B-EUV光刻设备，无需对光学系统和控制系统进行重大改造。这显著降低了技术升级的成本和门槛，有利于加快产业化进程。初步的成本效益分析显示，采用新型抗蚀剂后，单片晶圆的加工成本可降低18-25%，主要来自曝光时间缩短和工艺步骤减少。

产业界的参与加速了技术成熟度的提升。多家半导体制造商已开始评估金属有机抗蚀剂在量产环境下的表现，并参与制定了材料规格和测试标准。根据技术路线图预测，该技术将在2027-2028年进入小批量试产阶段，2030年前实现规模化应用。

应用前景与行业影响

金属有机抗蚀剂技术的突破将对半导体产业产生深远影响。在消费电子领域，更精细的电路图案意味着可在相同芯片面积上集成更多晶体管，直接提升处理器的运算能力和能效比。预计采用新工艺制造的移动设备芯片性能将提升40%以上，而功耗降低30%，为增强现实和实时人工智能应用提供硬件支持。

在高端计算领域，该技术将推动服务器芯片向3D集成方向发展。通过多层堆叠和垂直互连，可突破传统平面工艺的性能瓶颈，实现计算密度的大幅提升。这对于满足云计算和大数据处理的需求至关重要，同时可显著降低数据中心的能耗和空间占用。

特别值得关注的是，该技术为专用芯片的快速发展提供了工艺基础。随着自动驾驶、医疗影像和工业物联网等垂直领域对定制化计算需求的增长，小批量、多品种的芯片制造模式将日益重要。金属有机抗蚀剂带来的工艺简化和成本降低，使得中小规模芯片设计公司也能参与先进制程竞争，促进产业生态多元化发展。

未来发展方向与挑战

尽管金属有机抗蚀剂技术前景广阔，但仍面临若干技术挑战需要攻克。材料方面的研究重点包括开发对电子束和多重图案化工艺兼容的新型配方，减少显影过程中的缺陷产生，以及提高材料的环境稳定性和储存寿命。在工艺方面，需要优化硬掩模转移工艺，降低线边缘粗糙度，并提高图案转移的保真度。

从更长远的角度，研究人员已开始探索将金属有机材料应用于下一代光刻技术，如电子束光刻和自组装光刻。这些技术有望进一步突破分辨率极限，实现亚纳米尺度的图案化能力。同时，随着可持续发展理念的深入，开发环境友好型金属有机抗蚀剂，减少有害溶剂使用和废弃物产生，也成为重要研究方向。

跨学科合作将继续推动该领域的发展。材料科学家、化学家、物理学家和工程师需要紧密协作，从分子设计到工艺集成进行全链条创新。各国研究机构的开放合作和知识共享，将加速技术瓶颈的突破，为全球半导体产业提供持续动力。
