聚丙烯（PP）

一、聚丙烯（PP）基础化学属性解析

• 化学式与分子式：重复结构单元为-CH₂-CH(CH₃)-，分子式统一表示为(C₃H₆)ₙ，其中n为聚合度，通常在1000-10000之间，直接影响其分子量和力学性能。
• 分子量：数均分子量范围为1×10⁵-1×10⁶ g/mol，略高于聚乙烯。不同品种中，均聚聚丙烯（PPH）分子量分布较窄（2-3），共聚聚丙烯（PPR/PPB）因共聚单体引入略有拓宽（3-4）。
• 结构式：分子主链为线性碳链，每个重复单元含一个甲基（-CH₃）侧基，结构式为[-CH₂-CH(CH₃)-]ₙ。根据甲基在主链上的空间排列方式，可分为等规聚丙烯（甲基交替分布在主链两侧，占比95%以上）、间规聚丙烯（甲基无规则分布）和无规聚丙烯（少量，性能较差），其中等规结构是决定PP优异性能的关键。

二、中国近期聚丙烯（PP）价格行情

• 均聚聚丙烯（PPH）：拉丝级主流牌号（如T30S）华东地区市场价为8500-8800元/吨，环比9月下跌0.8%，主要因注塑制品（如塑料玩具、日用品）需求进入传统淡季，部分企业库存略有累积。
• 共聚聚丙烯（PPR/PPB）：PPR管材料（S4级，如燕山石化4220）报价10500-10800元/吨，因家装市场需求稳定价格坚挺；PPB挤出级（如大庆石化EPS30R）报价9200-9500元/吨，用于生产洗衣机内桶等家电部件。
• 专用料：汽车保险杠专用料（玻纤增强PP）报价11000-11500元/吨，受汽车行业轻量化需求拉动价格小幅上涨；无纺布专用料（熔喷级PP，熔融指数1500）报价12000-12500元/吨，用于高端口罩和医疗防护用品。
• 进口聚丙烯：韩国均聚PP（HJ400）到岸价约880-910美元/吨，沙特共聚PP（R3015）到岸价980-1010美元/吨，进口价格受国际丙烯价格（当前约1100美元/吨）及海运费用影响。

三、聚丙烯（PP）的核心特性解析

1. 物理性质

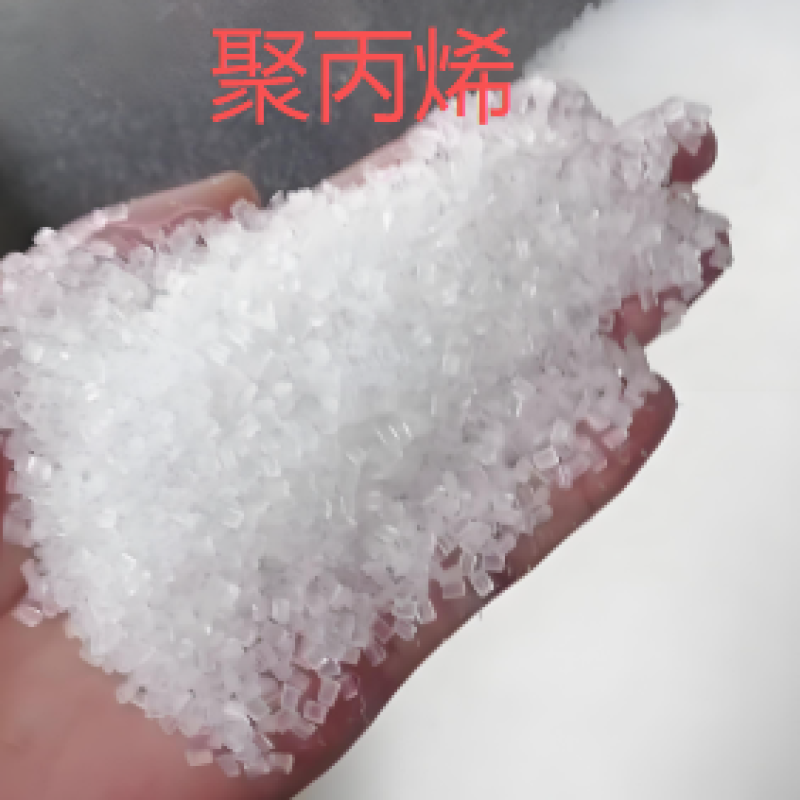

• 外观形态：均为白色半透明颗粒，表面光滑有光泽，光泽度优于聚乙烯；制品可根据加工工艺呈现透明（如薄壁注塑件）或乳白色（如厚壁管材）。
• 密度与结晶度：密度为0.900-0.915g/cm³，是通用塑料中密度最小的品种，比水轻，有利于制品轻量化。等规PP结晶度为60%-70%，通过控制冷却速度可调整结晶度，影响制品硬度和韧性。
• 熔沸点与热稳定性：无明确沸点，加热至320℃以上分解；熔点随品种不同略有差异，均聚PP熔点160-170℃，共聚PP 150-160℃；短期使用温度范围为-30℃至120℃，均聚PP耐温性更优，可在100℃下长期使用。
• 力学性能：具有优异的拉伸强度（均聚PP可达30-40MPa）和刚性，硬度高于聚乙烯；但低温冲击韧性较差，共聚PP通过引入乙烯单体可显著提升低温冲击性能（-20℃ Izod冲击强度≥15kJ/m²）。
• 溶解性与透气性：常温下不溶于任何溶剂，100℃以上可溶于芳烃（如甲苯、二甲苯）和四氯化碳；透气性略高于聚乙烯，对氧气、二氧化碳的透过率是HDPE的3-5倍。

2. 化学性质

• 耐化学腐蚀性：对酸、碱、盐溶液（如盐酸、硫酸、氢氧化钠溶液）及多数有机溶剂（如乙醇、丙酮）具有良好稳定性；但不耐强氧化性酸（如浓硝酸、浓硫酸），在高温下易发生降解。
• 热氧老化性：分子链上的叔碳原子（与甲基相连的碳原子）易被氧化，热氧老化速度快于聚乙烯，长期高温使用需添加抗氧剂（如受阻酚类）和辅助抗氧剂（如亚磷酸酯类），以延长使用寿命。
• 耐候性：对紫外线极为敏感，户外暴露数月即会发生降解（颜色变黄、变脆），需添加光稳定剂（如苯并三唑类）和炭黑进行抗老化改性，才能满足户外使用要求（如汽车外饰件）。
• 加工性能：熔体流动性好，加工温度范围宽（170-220℃），适合注塑、挤出、吹膜、纺丝等多种成型工艺；但熔体强度较低，吹膜时易出现“颈缩”现象，需通过改性（如添加成核剂）改善。
• 环保与可回收性：属于可回收塑料，回收代码为“05”，可通过熔融再生制成再生PP，用于生产花盆、垃圾桶等；燃烧时仅产生二氧化碳和水，无有毒气体释放，符合环保要求。

四、聚丙烯（PP）产业链上下游结构

1. 上游产业：原料与设备支撑

• 核心原料：主要原料为丙烯，丙烯来源于石油炼制的石脑油裂解（占全球丙烯产量的60%）、炼厂催化裂化（25%）及煤化工的甲醇制丙烯（MTP，15%）；催化剂是关键辅助原料，包括齐格勒-纳塔催化剂（用于常规PP）和茂金属催化剂（用于高端PP产品）。
• 配套设备：关键设备包括丙烯裂解炉、聚合反应器（环管反应器、釜式反应器、气相反应器）、造粒机（水下切粒或热切造粒）、挤出机等，其中环管反应器因流程短、能耗低，成为当前主流设备。

2. 中游产业：生产工艺与产品分类

• 主流生产工艺： 淤浆法：丙烯在惰性溶剂（如己烷）中，用齐格勒-纳塔催化剂聚合，生成的PP颗粒悬浮于溶剂中，经分离、干燥得到产品，工艺成熟，产品质量稳定。
• 本体法：丙烯以液态形式进行聚合，反应体系粘度高，需特殊搅拌设备，产品纯度高，主要用于生产高透明PP。
• 气相法：丙烯在气相反应器中进行聚合，无需溶剂，流程短、环保性好，可灵活生产均聚PP和共聚PP，是目前发展最快的工艺。

3. 下游产业：应用市场分布

• 注塑制品：占比40%，是最大应用领域，包括家电外壳（如洗衣机内桶、空调面板）、汽车零部件（如保险杠、仪表盘）、日用品（如塑料椅、收纳箱）等，PPB因冲击韧性好多用于受力部件。
• 纤维领域：占比25%，包括聚丙烯无纺布（用于口罩、卫生用品、土工布）、PP纤维（用于服装、地毯、渔网），纺丝级PP具有高强度、耐磨的特点。
• 挤出制品：占比20%，包括PPR给水管、PPR管件（家装主流管材）、BOPP薄膜（用于食品包装、香烟包装）、片材（用于吸塑包装）等，PPR因耐高温、耐压性能优异占据管材市场主导地位。
• 其他领域：占比15%，包括吹塑制品（如塑料瓶、油箱）、泡沫制品（如缓冲包装）、电线电缆绝缘层等。

五、聚丙烯（PP）的化工应用范围

1. 家电领域：轻量化与低成本首选

• 白色家电：PP是洗衣机内桶、空调外壳、冰箱抽屉的首选材料，均聚PP用于外壳（刚性好），PPB用于内桶（耐冲击、耐洗涤液腐蚀）；通过玻纤增强改性，可替代ABS用于空调贯流风叶，成本降低30%。
• 小家电：电饭煲外壳、豆浆机桶体、电水壶底座等多采用注塑级PP，具有耐高温（100℃以上）、易着色、手感好的优势；部分高端产品采用高光泽PP，无需喷漆即可实现镜面效果。

2. 汽车领域：轻量化核心材料

• 汽车内饰：仪表盘、门板、立柱等采用玻纤增强PP（添加20%-30%玻纤），密度仅为金属的1/5，可降低车身重量5%-8%；座椅靠背、头枕采用PP发泡材料，兼具轻量化和舒适性。
• 汽车外饰：保险杠、格栅、后视镜外壳等采用抗冲改性PP（如PP/EPDM合金），具有优异的低温冲击韧性和耐候性，可承受-30℃至80℃的温度变化；电池外壳（新能源汽车）采用阻燃PP，满足UL94 V0级阻燃要求。

3. 纤维与包装领域：功能性应用拓展

• 无纺布：PP无纺布占无纺布总产量的60%以上，包括纺粘无纺布（用于卫生用品、土工布）、熔喷无纺布（用于口罩、空气过滤器）、针刺无纺布（用于地毯衬垫），其中熔喷无纺布因过滤效率高，在医疗防护领域需求旺盛。
• 包装材料：BOPP薄膜（双向拉伸PP薄膜）透明度高、光泽度好，用于食品包装（如饼干袋、香烟包装）、胶带基膜；PP打包带强度高、韧性好，替代传统钢带用于货物捆扎，重量轻且不易生锈。

4. 建材与工业领域：耐用性材料选择

• 塑料管材：PPR给水管是家装给水管的主流产品，采用热熔连接，密封性好、无渗漏，使用寿命可达50年；PP静音管用于排水系统，通过特殊结构设计降低水流噪音。
• 工业配件：PP齿轮、轴承具有耐磨、自润滑的特点，用于纺织机械、印刷设备；PP储罐用于储存化工原料（如稀酸、碱溶液），耐腐蚀性优于金属储罐，重量轻且安装方便。

六、聚丙烯（PP）主流生产工艺

1. 淤浆法生产PP

• 工艺原理：丙烯在惰性溶剂（如己烷）中，以齐格勒-纳塔催化剂为引发剂，在50-70℃、2-5MPa条件下进行配位聚合反应。生成的PP颗粒不溶于溶剂，以淤浆形式悬浮在溶剂中，反应结束后通过分离、干燥得到产品。
• 关键步骤：丙烯原料预处理（脱除杂质）→催化剂制备→聚合反应→淤浆分离（离心分离溶剂和PP颗粒）→PP颗粒干燥→造粒→产品包装。溶剂经回收后循环使用，单程转化率约80%-90%。
• 工艺特点：产品结晶度高、颗粒形态好、质量稳定；但需使用溶剂，存在溶剂回收环节，能耗和环保压力略高于气相法。

2. 气相法生产PP

• 工艺原理：丙烯在气相反应器中，以齐格勒-纳塔催化剂或茂金属催化剂为引发剂，在70-90℃、1.5-3.0MPa条件下进行聚合反应。反应体系中无溶剂，丙烯以气相形式参与反应，生成的PP颗粒直接在反应器中流化。
• 关键步骤：丙烯预处理→催化剂加入→气相聚合反应（多段反应器可生产共聚PP）→未反应丙烯回收→PP颗粒脱灰→造粒→产品。通过调整反应器内的温度、压力和共聚单体比例，可灵活调控产品性能。
• 工艺特点：流程短、无溶剂回收环节、能耗低、环保性好；可灵活生产均聚PP和共聚PP，产品牌号切换速度快，适应市场需求变化能力强，是目前新建PP装置的主流工艺。

3. 本体法生产PP

• 工艺原理：丙烯以液态形式直接进入反应器，在齐格勒-纳塔催化剂作用下，在60-80℃、3-5MPa条件下进行聚合反应。反应初期体系为均相，随着PP生成，体系逐渐变为液固两相，反应热通过夹套冷却移除。
• 关键步骤：丙烯预处理→催化剂制备→本体聚合反应→闪蒸脱除未反应丙烯→PP熔体造粒→产品。未反应丙烯经压缩后循环使用，单程转化率约60%-70%。
• 工艺特点：产品纯度高、透明度好，适合生产高透明PP制品；但反应体系粘度高，搅拌和传热难度大，产品分子量分布较宽，目前应用占比相对较低。

七、企业采购、运输与使用注意事项

1. 采购环节：品质与需求匹配

• 产品规格确认：根据下游应用明确PP品种，如家电外壳选均聚PP（MI 10-20g/10min，拉伸强度≥30MPa），汽车保险杠选PPB（MI 2-5g/10min，Izod冲击强度≥20kJ/m²），给水管选PPR（MI 0.5-1.5g/10min，静液压强度≥16MPa/20℃）；要求供应商提供产品检验报告（COA），重点核查熔融指数（MI）、冲击强度、拉伸强度、灰分等指标。
• 供应商选择：优先选择大型炼化企业（如中石油、中石化、恒力石化、浙江石化），其生产工艺稳定，产品批次间差异小；高端专用料可选择外资企业（如巴塞尔、SABIC），确保产品性能达标。
• 采购策略：关注丙烯单体价格走势，在丙烯价格低位时适度备货；与供应商签订长期合同，锁定价格和供应量，降低市场波动风险；对于专用料，提前3-6个月下达订单，确保生产周期匹配。

2. 运输与储存注意事项

• 包装与运输：采用内衬塑料袋的聚丙烯编织袋包装，每袋净重25kg或1000kg（吨袋），包装需牢固密封，印有产品名称、牌号、生产厂家、批号等信息；运输时避免雨淋、暴晒和尖锐物品撞击，防止包装破损；可采用汽车、火车、船舶等多种运输方式，长途运输需加盖防雨布。
• 储存条件：储存于阴凉、干燥、通风的库房或料棚，温度不超过35℃，相对湿度≤80%；堆垛时底部用木托盘垫高（距地面≥10cm），与墙壁保持30cm以上距离，堆垛高度不宜超过15层，防止底层颗粒受压结块；PP易受紫外线老化，库房需避光，严禁露天存放；不同牌号、批次的产品分开存放，做好标识，避免混用。

3. 使用环节：加工与环保要求

• 加工温度控制：不同品种PP加工温度不同，均聚PP加工温度170-220℃，共聚PP 160-210℃；加工过程中温度不宜过高（不超过240℃），否则易发生热降解，产生异味和黑点，影响产品质量。
• 加工工艺调整：注塑生产时，均聚PP宜采用较高的模具温度（40-60℃）以提升制品韧性；挤出PPR管材时，需控制螺杆转速和牵引速度，确保管材壁厚均匀、表面光滑，热熔连接时温度控制在260±10℃。
• 改性与回收利用：根据产品性能需求进行改性，如添加玻纤增强（提升强度）、添加增韧剂（提升冲击韧性）、添加阻燃剂（提升阻燃性）；生产过程中产生的边角料可粉碎后按比例（≤20%）回用于生产，降低原料成本；废弃PP制品需分类回收，通过熔融再生制成再生PP，用于生产低附加值制品，符合绿色生产要求。
• 安全防护：加工过程中产生的少量挥发物需通过通风系统排出，操作人员佩戴防尘口罩和手套；避免原料长时间暴露在空气中，防止吸潮和污染；车间内严禁吸烟和使用明火，配备干粉灭火器，防止火灾事故。

八、总结
