高纯电子化学品：支撑芯片工业的“隐形英雄”
在半导体与电子制造的核心环节中，人们往往关注晶圆、光刻机、芯片架构等高光技术，而忽视了另一类“幕后功臣”——高纯电子化学品（Electronic Grade Chemicals）。这类化学品虽然不直接成为产品的一部分，却决定了整个制造过程的成败。对于化工行业而言，它们是化学纯度与工艺控制的极致体现；对于电子产业而言，它们是技术代差的分水岭。本文将从专业角度剖析高纯电子化学品的定义、关键特性及应用实例，并探讨其在现实生产中的重要意义。
一、高纯电子化学品的定义与特征
所谓高纯电子化学品，是指用于电子器件制造过程、纯度极高（通常≥99.999%）的化工原料或试剂。这些化学品的主要作用是作为刻蚀剂、清洗剂、溶剂、掺杂剂或薄膜沉积源，用以控制芯片结构的精度与洁净度。
与普通工业化学品不同，电子化学品对“纯度”的要求几乎苛刻到极致。比如：
- 电子级氢氟酸（HF）中金属杂质含量需低于1 ppb（十亿分之一）；
- 高纯异丙醇（IPA）在光刻工序中要求水分含量小于0.1%；
- 光刻显影液中若含有微量有机杂质，可能导致整片晶圆报废。
这些指标不是实验室追求完美的“附加项”，而是半导体良率（yield）的生命线。可以说，在电子化学品领域，每一个“零”都意味着一次巨大的技术飞跃。
二、关键属性：纯度、稳定性与可控性
- 化学纯度（Chemical Purity）
高纯度是电子化学品的核心标准。任何微量杂质，特别是金属离子或有机残留，都可能影响芯片性能。例如在集成电路（IC）蚀刻过程中，若氯离子浓度不均，刻蚀速率会出现微小偏差，最终导致晶体管阈值电压波动。 - 化学稳定性（Chemical Stability）
稳定性决定了化学品的储存与运输安全。部分电子化学品如高纯过氧化氢（H₂O₂）极易分解，需要在特定温度和光照条件下保存，否则其氧化能力会下降，清洗效果不达标。 - 工艺兼容性（Process Compatibility）
不同制程节点（如7nm、3nm芯片）对材料的反应特性有严格要求。例如，某些高纯溶剂必须与铜互连层兼容，不得产生副反应或腐蚀现象。因此，化学品供应商需与晶圆厂进行密切合作，根据工艺参数定制配方。 - 环境与安全属性（EHS要求）
高纯化过程中产生的副产物或溶剂残留需要严格处理。国际厂商如英特格（Entegris）、默克（Merck）等会采用闭环纯化与回收系统，确保产品符合RoHS和REACH等环保标准。
三、从化学到芯片：现实中的典型应用
1. 光刻工艺中的清洗与显影
在芯片光刻过程中，晶圆表面需要反复清洗。电子级异丙醇（IPA）与超纯水（UPW）用于去除光刻胶残留和微粒污染。若纯度不够，晶圆上可能形成“水印”或离子污染点，从而影响光刻线宽。
2. 蚀刻与薄膜沉积
蚀刻阶段常使用高纯氢氟酸（HF）、氯化氢（HCl）或氨水溶液（NH₄OH）。这些化学品帮助去除特定层的氧化物或氮化层。例如，在制作SiO₂层时，氢氟酸的浓度控制精度决定了芯片边缘是否整齐。
3. 化学机械抛光（CMP）
CMP用的抛光液中含有高纯氧化铈（CeO₂）或二氧化硅（SiO₂）纳米颗粒，能在保持平整度的同时避免晶圆表面损伤。化学剂配比精度需达到ppm级别，否则良品率会显著下降。
4. 高纯气体与掺杂剂
除了液体化学品，半导体制造还依赖高纯气体，如氩气（Ar）、氮气（N₂）、氨气（NH₃）等。这些气体用于反应腔体的惰性保护或外延层生长。即便是1 ppm的氧气杂质，也可能导致晶格缺陷。
四、产业发展与未来趋势
当前，全球电子化学品市场被日本、韩国和美国厂商主导，中国虽起步较晚，但增长势头强劲。
- 国产替代加速：以江化微、鼎龙股份为代表的企业，正逐步打破进口垄断，攻克高纯蚀刻液和显影液核心配方。

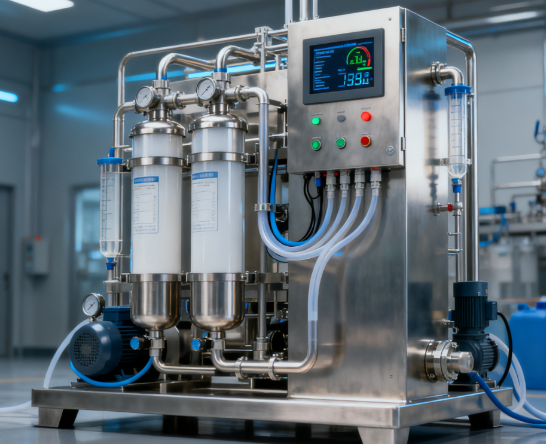

- 绿色制造：未来电子化学品的纯化与回收将更加环保化，例如采用膜分离+离子交换技术减少废液排放。
- 智能工艺监控：AI和传感技术被引入化学品纯化与输送系统，实现浓度、温度、杂质的实时检测，确保每一滴化学品的质量稳定。
可以预见，随着芯片制程向3nm甚至1nm推进，高纯电子化学品的纯度要求将进一步提高，其生产技术将成为国家高端制造能力的重要标志。
五、结语：化学纯度的极限，就是科技的边界
在芯片生产的每一层之下，都是对化学的极致追求。高纯电子化学品不只是材料，更是一种能力的象征——它代表了一个国家在精密制造、分析检测与质量控制上的综合实力。从某种意义上说，半导体的每一次突破，都是化学工业的一次跨越。
当我们谈论“科技自立”的未来时，别忘了那些在超净车间里默默流动的液体与气体——它们是现代科技体系最坚实的化学基石。
